Odporne na promieniowanie UV / korozję Odporne na działanie WPC kompozytowe deski tarasowe do wystroju wspólnego korytarza

Imię

Odporne na promieniowanie UV / korozję Odporne na działanie WPC kompozytowe deski tarasowe do wystroju wspólnego korytarza

Rozmiar

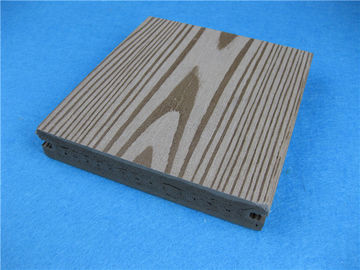

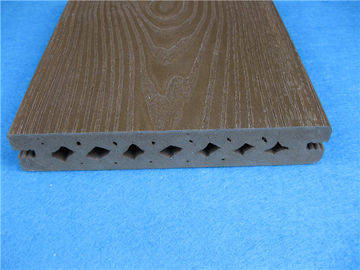

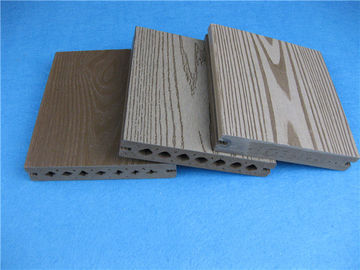

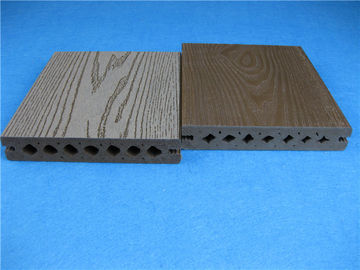

140 * 25 mm, 140 * 28 mm, 89 * 25 mm. Solidny i pusty

Długość

Dostosowane

Kolor

Teak, buk, orzech czarny, kawa, dostosowany kolor

Składnik materiałowy

60% PVC + 30% Wood Powder + 10% specjalnych dodatków

Powierzchnia

Gładkie, szczotkowane, porysowane, Ziarno opcjonalne

Gwarancja

15 lat

Certyfikat

ISO9001, ISO14001, CE, SGS

Dożywotni

25 lat

Pakiet

paleta z miękkim flanszem PCV

Zakres użytkowania

Ogród, trawnik, balkon, korytarz, garaż, basen i SPA, obrzeża, promenada,

Plac zabaw

Metoda badania

Postacie

Wynik

ASTM G155

Odporność na warunki atmosferyczne

Po 2000 godzinnej próbie wietrzenia

Skala szarości: 3

Było trochę zmieniacza kolorów na

powierzchnia.

Metoda badania

Postacie

Wynik

ASTM D 256

Odporność na uderzenia

59,1 J / m

Typ przerwy Zakończ przerwę

ASTM D 790

Wytrzymałość na zginanie

(Grubość: 3 mm, rozpiętość: 48 mm)

MOR :: 79,8Mpa

MOE: 3107Mpa

ASTM D1037

Absorpcja wody i

Obrzęk w grubości

(Zanurzenie 24 godziny)

Absorpcja wody: 0,16%

Grubość pęcznienia: 0,10%

ASTM D2395

Środek ciężkości

1,17 g / cm3

ASTM D4060

Odporność na ścieranie

(CS-17,2000cykli)

Utrata wagi: 0.12g

ASTM D696

Współczynnik liniowy

rozszerzalność termiczna

(-30 ℃ ~ 30 ℃)

5.13 * 10-5 1 / ℃

ASTM D2394

Test odporności na poślizg

Statyczny opór ślizgowy

Dynamiczny poślizg

Odporność

Sucha powierzchnia

0,63

0,45

Mokra powierzchnia

0,69

0,68

ASTM D638

Wytrzymałość na rozciąganie

37,2 MPa

ASTM

D7032i

ASTM

D6109

Wytrzymałość na zginanie: Początkowa

(Grubość: 27 mm, rozpiętość 432 mm)

MOR: 33,2Mpa

MOE: 2073Mpa

Wytrzymałość na zginanie Temperatura

i efekty wilgoci (-29 ℃ w ciągu 7 dni)

MOR: 35,0 MPa, wzrost o 5,4%

MOE: 2209Mpa, wzrost 6.6%

Wytrzymałość na zginanie Temperatura i

efekty wilgoci (52 ℃ przez 7 dni)

MOR: 35,2Mpa, wzrost 6,0%

MOE: 2162Mpa, wzrost 4.3%

Wytrzymałość na zginanie Temperatura

i efekty wilgoci (zanurzanie

w wodzie przez 7 dni)

MOR: 33,4Mpa, wzrost o 0,6%

MOE: 2103Mpa, wzrost o 1,4%

ASTM D7031

i ASTM

D6109

Wytrzymałość na zginanie

(Grubość: 27 mm, rozpiętość: 432 mm)

(Po odporności na zamrażanie i rozmrażanie)

MOR: 33,4Mpa, wzrost 6,0%

MOE: 2167Mpa, wzrost o 4,5%

ASTM D1761

Test wycofania elementu mocującego

2387.8N
